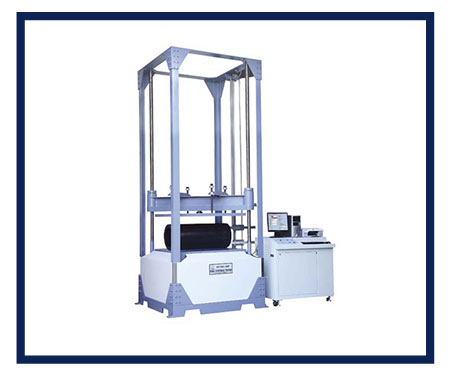

دستگاه آزمون مقاومت حلقوی مدل GT-7001-DSP-1600   ساخت کمپانی Gotech  تایوان



 این دستگاه جهت انجام آزمون مقاومت به فشارعمودی لوله های پلاستیکی مورد استفاده قرار می گیرد.

استانداردهای مربوطه:

DIN 16961 – Part 2

ISO 9969

ISO 9967

EN 1446

مشخصات فنی :

·         Load cell Capacity: 5000kg

·         Display : U60 Indicator

·         Sample Rate : 200time/sec

·         Resolution : 1/200.000

·         Load accuracy:+/-1%

·         Test speed :0.01-200mm/min

·         Stroke resolution +/-1%

·         Hydraulic stroke:300mm

·         Test space:110*110*240cm

·         Specimen:20-220cm

·         Dimension :162*160*383.5 cm



سفتی حلقه یک لوله نسبت نیروی تغییر شکل را تحت یک بار مکانیکی خارجی تحت تابش توصیف می کند. سختی حلقه مربوط به یک شیب رو به بالا در نمودار تغییر شکل نیرو است. این مشخصه به طور معمول برای لوله های ترموپلاستیک به ISO 9969 یا ASTM D2412 و برای لوله های تقویت شده با الیاف شیشه به EN 1228 اندازه گیری می شود .

این آزمایش مقاطع لوله را با طول مشخص بین دو صفحه مسطح فشرده می کند. طول مقطع به قطر اسمی لوله بستگی دارد. در محدوده قطر تا 1500 میلی متر ، بخشهایی با طول 300 میلی متر آزمایش می شوند.

در مورد لوله های پروفیل و لوله های راه راه ، تغییر شکل با تجزیه و تحلیل قطر داخلی لوله اندازه گیری می شود تا از پهن شدن برجستگی ها جلوگیری شود. برای این مورد ، اکستنومترهای مخصوصی را که روی دستگاه آزمایش نصب شده اند یا به راحتی درون لوله قرار می گیرند ، ارائه می دهیم.

اندازه گیری تحت تغییر شکل 3٪ قطر اولیه انجام می شود. نتیجه اندازه گیری ، سفتی حلقه اولیه است که نیرو در واحد تغییر شکل شعاعی و واحد طول لوله است. در سیستم SI ، سختی حلقه معمولاً با kN / m² نشان داده می شود. در سیستم اینچ / پوند آمریکایی به طور معمول به صورت lbf / in² نشان داده می شود. از سختی حلقه برای طبقه بندی لوله ها در کلاس های SN استفاده می شود. لوله SN 8 دارای حداقل سختی حلقه 8 kN / m² در محدوده قطر اسمی از DN100 تا DN800 است.
