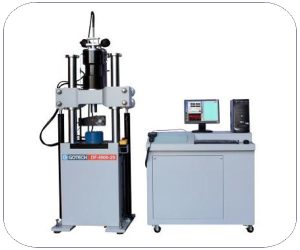

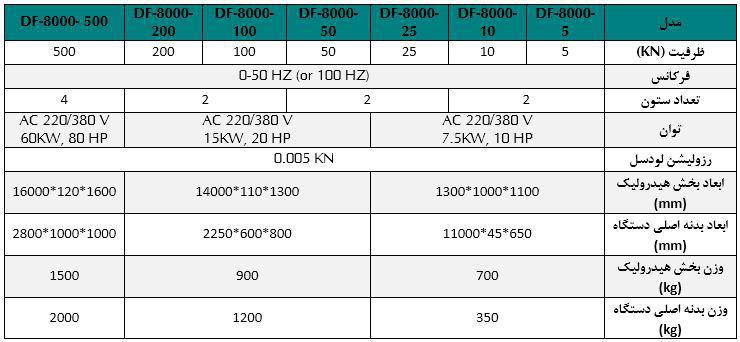

دستگاه تست ديناميک خستگی مدل DF-8000ساخت کمپانی Gotech تايوان

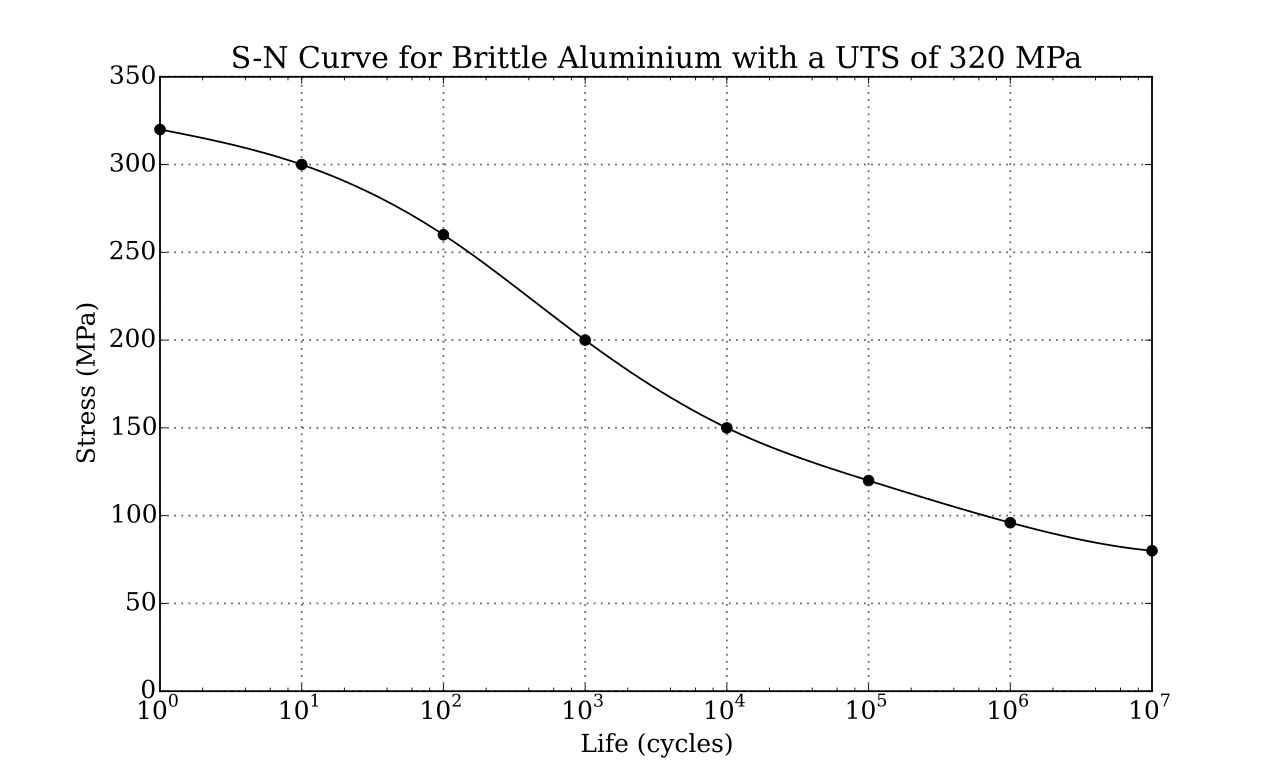

  آزمون خستگی چیست؟ خستگی، فرایندی ناشی از خرابی تجمعی حاصل از بارهای نوسانی بوده که اندازه این بارها کم تر از حد استحکام استاتیکی قطعه می باشد. تنش های سیکلی در نقاط تمرکز تنش به صورت موضعی از حد کشسان فراتر رفته و خرابی تجمعی در سه مرحله (شروع ترک، رشد ترک، برهمکنش و شکست نهایی) منجر به شکست خستگی می شود. گفته می شود عامل حداقل 90% ازکار افتادگی ناشی از علل مکانیکی، بارگذاری سیکلی (خستگی) حین سرویس دهی قطعات است. این نوع بارگذاری بیشتر در قطعات مورد استفاده در هواپیما، توربین های بادی، کشتی، پل، خودروها، کمپرسور، پمپ و غیره رخ می دهد بنابراین تحلیل رفتار خستگی مواد از ضروریات صنایع هوا-فضا، خودروسازی، نیروگاهی، دفاعی و مهندسی پزشکی می باشد. شکست خستگی به دلیل عدم وجود تغییر شکل کلی در شکست بدون هشدار و خطرناک است. انجام آزمون های خستگی برای تعیین خواص اولیه ماده، تحلیل خستگی برمبنای روابط تجربی و صحه گذاری محاسبات عددی انجام شده الزامی است. خروجی آزمون خستگی نمودار S-LogN می باشد که می توان حد و استحکام خستگی را تعیین نمود. حد خستگی، بیشترین تنشی است که ماده می تواند احتمالاً بی نهایت سیکل را بدون شکست تحمل کند. استحکام خستگی، بیش ترین تنشی است که یک ماده می تواند تعداد سیکل مشخص را بدون شکست تحمل کند.

ویژگی نمونه مورد آزمایش

به منظور به دست آوردن حد تحمل نمونه‌هایی از ماده مورد نظر، که همگی به صورت استاندارد شده دارای یک شکل، سطح مقطع دایره‌ای شکل، ابعاد مشخص شده، بدون عیب و با شرایط یکسان باشند، را انتخاب می‌کنیم. با اعمال بار (به صورت خمشی) به نمونه‌ها در یکی از دستگاه‌های آزمایش خستگی بلافاصله در سطح بالایی نمونه تنش کششی و در سطح زیری تنش فشاری ایجاد می‌شود. بعد از اینکه نمونه نیم دور (180 درجه) چرخید، موضعی که ابتدا تحت تأثیر تنش کششی قرار گرفته بود، اکنون تنش فشاری به آن اعمال می‌شود. بنابراین تنش در هر نقطه‌ای از نمونه به صورت دور تناوب سینوسی کامل، تغییر می‌کند. تنش متناوبی می‌تواند بین دو مقدار حداکثر و حداقل در حالت‌های مختلفی از کشش یا فشار تغییر کند. حالت اول تغییرات بارگذاری می‌تواند به گونه‌ای باشد که تنش اعمالی بین دو مقدار تنش (کششی) وتنش (فشاری) تغییر کند و تنش متوسط میانگین ان دو می‌باشد . حالت دوم تغییرات تنش می‌تواند به صورتی باشد که حداکثر تنش در موقعیت فشاری کمتر از حداکثر تنش کششی باشد . در حالت‌های دیگر باردهی به گونه‌ای باشد که مقدار تنش بین حداکثر و حداقلی در موقعیت کششی یا فشاری تغییر کند.تنش‌های اعمال شده نباید هر دو به صورت فشاری باشند زیرا تنش‌های فشاری باعث بسته شدن ترک‌ها می‌شود بنابراین شکست رخ نمی‌دهد پس حداقل باید یکی از تنش‌ها کششی باشد.در بسیاری از حالت‌ها به تنش متناوبی می‌تواند مقداری تنش دائمی به صورت استاتیکی افزوده شود. در هر صورت روابط زیر را می‌توان برای تنش متناوبی تعریف کرد:

• تنش میانگین برابر حاصل جمع تنش‌های فشاری و کششی تقسیم بر دو می‌باشد.
• تنش در هر لحظه برابر حاصل جمع تنش اولیه با معادله سینوسی تنش می‌باشد.

حداکثر تنش اعمال شده به نمونه آزمایش خستگی، به پارامترهای زیر وابسته است:

• نیروی وارده
• طول نمونه
• قطر نمونه

بعد از تعداد دور معینی شکست در نمونه ظاهر می‌شود. سپس مقادیر بدست آمده برای تنش و تعداد دور تا لحظه شکست را دریک سیستم محورهای مختصات با محورهای ساده (تنش) و لگاریتمی (تعداد دور) مشخص می‌کنیم. نقاط بدست آمده عملاً همگی بر روی یک منحنی قرار نگرفته، بلکه بیشتر در محدوده‌ای کم و زیاد می‌شود. تعداد معدودی از نقاط بدست آمده از نمونه‌های آزمایش (حتی در شرایط یکسان آزمایش) می‌توانند تفاوت بسیار زیادی از نقاط دیگر داشته باشد که معمولاً حذف می‌شوند. اکنون بر حسب حساسیت کاربرد ماده می‌توان با استفاده از نقاط بدست آمده یک منحنی به نام منحنی ولر یا منحنی تنش – تعداد دور را رسم کرد. برای مثال منحنی را می‌توان با استفاده از مقدار متوسط از مقادیر مشخص شده به وسیله آزمایش رسم کرد. این بدین معنی است که احتمال اینکه تمام نمونه‌ها به ازای حد معینی از تنش تعداد دور تناوب مربوط به آن را بدون شکست بتوانند تحمل کنند، 50 درصد است.

طول عمر خستگی مشخص‌کننده مدت زمان سرویس دهی قطعه‌ای است که تنش تناوبی معینی به آن اعمال می‌شود. برای مثال اگر تنش متناوبی به اندازه 620 مگاپاسکال به قطعه فولادی اعمال شود، طول عمر خستگی آن 100000 دور (چرخه) خواهد بود. در آزمایش مواد مختلف دو نوع منحنی بدست می‌آید. در یک نوع از آن منحنی (1) به ازای تعداد 1000000-10000000 دور تناوب به حد تنشی خواهد رسید که اغلب فولادهای نرم، آلیاژهای منیزیم و تیتانیم و بعضی از آلیاژهای آلومینیم از این نوع هستند. در نوع دیگر تعدادی از فلزات غیرآهنی از قبیل آلیاژهای مس، بعضی از آلیاژهای منیزیم و آلومینیم چنین حد کاملاً مشخصی ظاهر نمی‌شود، بلکه کاهش پیوسته تنش به ازای افزایش دوره تناوب دیده می‌شود، در این حالت تعیین حد تحمل چندان ساده نخواهد بود. اما از آنجایی که دادن کمیتی که بتواند حد خستگی یک ماده را مشخص کند از نظر صنعتی اهمیت دارد، لذا در این گونه موارد تنشی را که به ازای آن حدود 100 میلیون دور تناوب هنوز قابل تحمل باشد به عنوان حد تحمل انتخاب می‌شود. البته آزمایش بدین طریق صورت می‌گیرد که برای موادی که حد تحمل دارد با تنشی حدود 0.66 استحکام کششی استاتیکی ماده آغاز می‌کنیم. موقعی که 2 یا 3 نمونه، تحت تأثیر تنشی در حداقل تعداد دور به شکست نیانجامد، آن تنش را به عنوان حد تحمل انتخاب می‌کنند. اما برای مواد بدون حد تحمل، حداکثر تنشی که به ازای آن 2 یا 3 نمونه حدود 100000000 تعداد دور را بدون شکست انجام دهد، به عنوان حد تحمل انتخاب می‌شود. برای افزایش تعداد تناوب مجاز در یک قطعه لازم است تنش وارد بر آن را کاهش داد. میزان حداکثر تنش را قبل از شکست حد تحمل (استحکام دائمی) می نامند. هرگاه تنش وارد بر یک ماده پایین‌تر از حد تحمل باشد، آن ماده می‌تواند تحت آن تنش تعداد دور تناوب فوق العاده زیادتر را تحمل کند. برای فولادها و بعضی از مواد دیگر نسبت به حد تحمل به استحکام کششی در حدود 5/0 است. تست کشش میلگرد

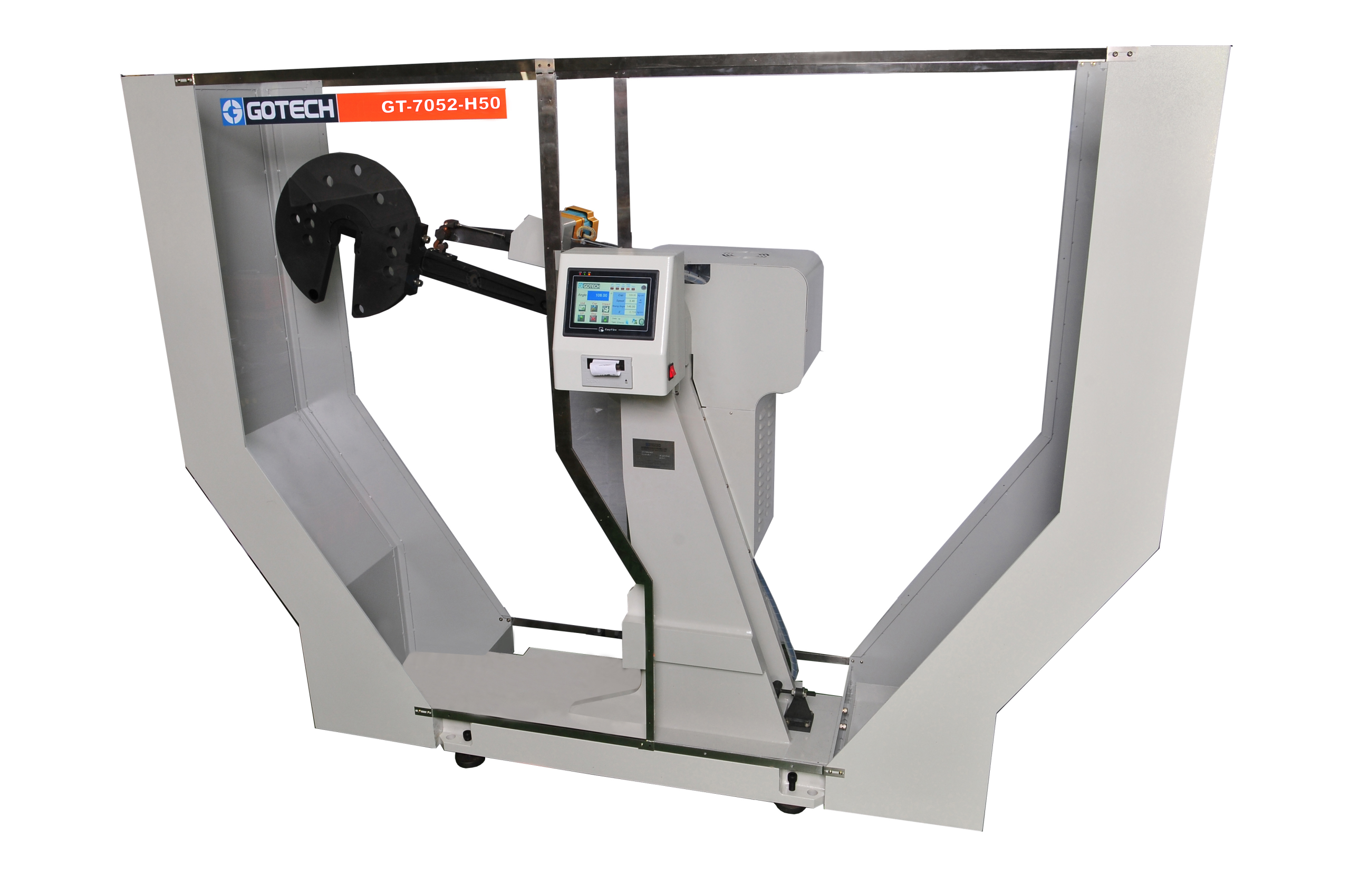

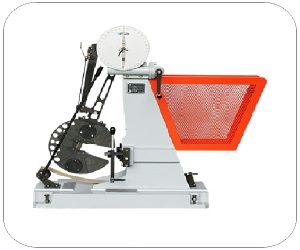

دستگاه تست ضربه شارپی فلزی

مدل GT-7052

ساخت کمپانی Gotech تايوان

کاربرد:  دستگاه تست ضربه شارپی، به منظور تعيين مقاومت به ضربه و انرژی شکست نمونه های فلزی به کار می رود.

بدين صورت که، در دستگاه ضربه شارپی، پاندول دستگاه به نمونه های شياردار (ناچ دار) استاندارد، ضربه وارد کرده و منجربه شکست آن می شود. در هنگام شکست نمونه، ارتفاعی که پاندول بالا می رود اندازه گيری شده و نهايتا انرژی جذب شده محاسبه می گردد.



• دستگاه تست ضربه شارپی ديجيتال , آنالوگ 300 ژول و 500 ژول – مدلGT-7052-D   , مدلGT-7052

مجهز به کنترل پنل قابل برنامه ريزی و صفحه نمايش LCD (نمايش مود ضربه، مود پاندول، ظرفيت، سرعت ضربه، انرژی ضربه ای، زاويه، شماره رکورد)

ویدیو تست ضربه شارپی فلزی

آزمون ضربه شارپی فلزی

(Charpy impact test) یکی از روش‌های استاندارد برای تعیین انرژی شکست مواد فلزی بر اساس استاندارد ASTM E23 می باشد. در این آزمون بار توسط ضربه ی يک پاندول به پشت شيار نمونه های شياردار (V-notch يا U-notch) وارد می شود تا زمانی که نمونه بشکند. مقدار انرژی جذب شده توسط نمونه در هنگام شکست از میزان اختلاف ارتفاع اولیه و ثانویهٔ پاندول بدست می‌آید. این میزان انرژی معیاری برای چقرمگی مواد است.

نمونه های فولادی تست ضربه شارپی مطابق با استاندارد، قطعه ای به طول 55 ميلی متر و سطح مربعی 10 در 10 ميلی متر است که يک شيار V شکل با زاويه 45 درجه و عمق 2 ميلی متر و شعاع ريشه 0.25 ميلی متر دارد.

نمونه بر اثر برخورد در سطح مقطع دارای شکاف خود شکسته می شود و از نوسان پاندول به سمت بالا برای تعیین میزان انرژی جذب شده در فرآیند استفاده می شود.

اهمیت آزمایشات ضربه شارپی در این واقعیت نهفته است که می تواند تبدیل ماده از حالت نرم و شکل پذیر به حالت ترد و شکننده در محدوده دمایی خاص را همان طور که در ساختارهای مهندسی مشاهده می شود، انجام شود.

جذب انرژی رابطه مستقیمی با شکنندگی مواد دارد.

از آن جا که دما می تواند بر نرمی و تردی ماده تأثیر بگذارد، آزمایش معمولاً در دماهای مختلف انجام می شود که يکی از آن ها دمای اتاق است، بدين طريق می توان دمای انتقال نرمی به تردی (Ductile-Brittle Transition Temperature) ماده را به دست آورد.

برای شکستگی مواد نرم، انرژی مصرف شده زیاد است و برای شکستگی ماده ترد انرژی کم خواهد بود.

اطلاعات به دست آمده از این آزمون شامل موارد زیر است:

• انرژی ضربه
• انبساط جانبی
• شکل ظاهری شکستگی
• دمای انتقال نرمی به تردی



قیمت دستگاه تست ضربه شارپی فلزی

برای استعلام قیمت دستگاه ضربه شارپی فلزی با کارشناسان فروردین کالا لطفا تماس گرفته و از مشاوره جهت خرید بهره ببرید . لازم به ذکر است که همه محصولات فروردین کالا همراه با ضمانت اصالت کالا عرضه می شود.

کلمات کليدی: دستگاه تست ضربه شارپی، ضربه شارپی، دستگاه ضربه شارپی، تست ضربه شارپی، انرژی شکست، انرژی ضربه ای، تست ضربه آنالوگ، پاندول



سختی سنج راکول عقربه ای مدل FR-1AN ساخت Future Tech ژاپن

–      نيروهای انجام تست: 60, 100, 150 kgf

–       ماکزيمم ارتفاع نمونه: 170 mm

–       ماکزيمم عمق نمونه: 150 mm

–       ابعاد دستگاه (W×D×H): 195×460×677mm

–       وزن دستگاه: 82 kg

–       توان: single phase, AC 100-240V, 50/60 HZ

– Standard Accessories: test blocks (HRB, HRC), steel ball indenters (Ø1/16 Ø 1.588mm), flat anvil, V anvil, …

اطلاعات بیشتر

سختی سنج راکول ديجيتال مدل(FR-1eL) – FR-1e ساخت Future Tech ژاپن

–       نيروهای انجام تست: 60, 100, 150 kgf

–       عمليات شروع: Automatic start/Manual start (selectable)

–       گستره های (مقياس های) نمايش: C, D, A, G, B, F, K, E, H, P, M, L, V, S, R

–       سيگنال خروجی: RS232S & CENTRONICS

–       ماکزيمم عمق نمونه: 155 mm

–       ماکزيمم ارتفاع نمونه: 190 mm (295mm)

–       ابعاد دستگاه (W×D×H): 190×443×675

–       وزن دستگاه: 75 kg

–       توان: single phase, AC 100-240 V, 50/60 HZ

– Standard Accessories: test blocks (HRC, HRB), steel ball indenters (Ø1/16 Ø 1.588mm), flat anvil, V anvil, …

اطلاعات بیشتر

لینک های مرتبط: انواع سختی سنج ها سختی سنج برینل سختی سنج میکروهاردنس  سختی سنج ویکرز دستگاه تست یونیورسال کشش

ميکروهاردنس مدل (FM-110)  FM-110e ساخت Future Tech ژاپن

– نيروها: 10, 25, 50, 100, 200, 300, 500, 1000 gf

– حرکت لنزها: دستی (اتوماتيک)

– ماکزيمم ارتفاع نمونه: 210 mm

– ماکزيمم عمق نمونه: 165 mm

– ابعاد دستگاه (W×D×H): 186×450×504mm

– وزن دستگاه: 40 kg

– توان: single phase, AC 100-240V, 50/60 HZ

– Standard Accessories: test blocks, indenter, objective lens (x10, x 50), …

اطلاعات بیشتر

لینک های مرتبط:

سختی سنج راکول

انواع سختی سنج ها

سختی سنج برینل

سختی سنج ویکرز

دستگاه های تست یونیورسال کشش

سیستم بال اسکرو
